Laserrohrschneidmaschine QG-TORNADO-500B-P
I. Ausrüstung überSicht
Die QG-TORNADO-500B-P Laser-Rohrschneidmaschine mit Fasenfunktion ist ein Hightech-Produkt, das Laserschneiden, Präzisionsmechanik und CNC-Technologie vereint. Sie verfügt über einen branchenführenden Faserlaser und einen spezialisierten Laserschneidkopf, der von einem kundenspezifischen FSCUT (Bochu) CNC-System gesteuert wird. Konzipiert für das Schneiden von Metallrohren und -profilen – wie beispielsweise Kohlenstoffstahl, Edelstahl und Aluminium – bietet sie professionelle Leistung, hohe Geschwindigkeit, hohe Präzision und hohe Effizienz und ist damit die bevorzugte Wahl für kleine und mittlere Unternehmen der Metallrohrverarbeitung.
Die Maschine wurde speziell für Metallrohre und -profile mit Durchmessern von 30 mm bis 500 mm entwickelt und verfügt über eine seitlich angebrachte, flache Ladevorrichtung, die eine höhere Flexibilität beim Materialhandling ermöglicht. Sie zeichnet sich durch schnelles pneumatisches Spannen, komfortables Entladen und eine stabile Konfiguration mit stationärem Rohr und beweglichem Schneidkopf aus und ist somit ideal für die Laserbearbeitung mittelgroßer Metallrohlinge geeignet.
Darüber hinaus bietet die Maschine verschiedene optionale Konfigurationen, wie z. B. Überwachung des Schneidprozesses und Staubabsaugungssysteme.

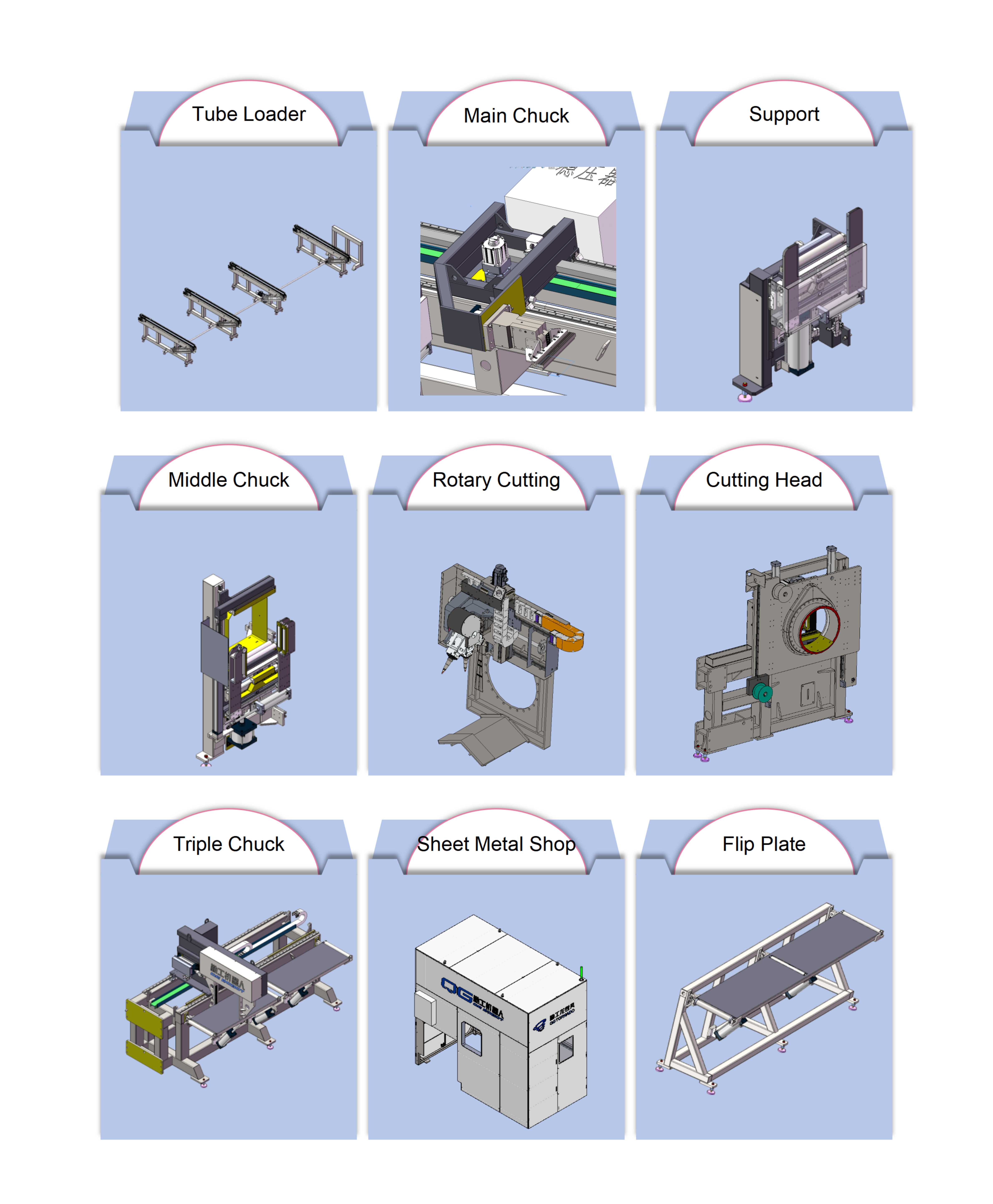

II. Wichtigste Komponenten der Ausrüstung
III. Ausrüstungment PaParameter:
NEIN. | Artikel | PAramämeter |
1 | Modell | QG-TORNADO-500B-P |
2 | Material | Kohlenstoffstahl,SEdelstahl,AAluminiumlegierung |
3 | Rohrschneidbereich | Rundrohre: Ø30–Ø500 |
Vierkantrohre: □30–□350 | ||
Rechteckige Rohre: 40×30–450×250 | ||
Winkelstahl: Nr. 4–25 | ||
U-Profilstahl: Nr. 5–40 | ||
I-Träger: Nr. 10–50 | ||
H-Träger: Breitflansch ≤ HW350×350; Mittelflansch ≤ HM400×300; Schmalflansch ≤ HN500×200 | ||
4 | Maximale Laserleistung | 20 kW (12 kW optional) |
5 | Steuerungssystem | Friendness FSG5000ZF |
6 | Höhenverstellung | Automatische Höhensteuerung |
7 | Zielen und Positionieren | Roter Punktzeiger |
8 | Schneidemodus | Laserschneiden (einschließlich Markierungs- und Ritzfunktionen) |
9 | Wiederholbarkeit | ≤0,05 mm/1000 mm |
10 | Schnittgenauigkeit | ±0,5 mm(Material und Verformungsgrad beeinflussen die Genauigkeit.) |
11 | Leistungsbedarf | Wechselstrom 380 V/50 Hz/200 A |
12 | Schutzart des Netzteils | IP54 |
13 | Schneidgas | Luft/Sauerstoff/Stickstoff |
14 | Schneidgasanforderungen (Luft/N₂/O₂)) | Medium: Ölfreie und feuchtigkeitsfreie Luft, Druck ≥ 1,2 MPa; Sauerstoff: 1,2 MPa ≥ Druck ≥ 0,8 MPa. |
15 | Maximaler Verfahrweg der Y-Achse | Y1：13288 mm； Y2：2450 mm |
16 | Maximale Eilganggeschwindigkeit der Y-Achse | 40 m/min |
17 | Rotationsgeschwindigkeit der B-Achse | 30 U/min |
18 | Drehwinkel der B-Achse | ±365° |
19 | Automatische Ladelänge | 6000 mm；9000 mm；12000 mm |
20 | Entladelänge | Ober- und Unterteil auf ganze Zahlen gerundet |
21 | Restlänge | Ohne Dreifachfutter: 700 mm Mit Dreifachfutter: 0 mm |
22
| Geräteabmessungen | 30100 mm×5200 mm×2925 mm |
Grundflächenabmessungen | 31100 mm×6850 mm×2925 mm | |
23 | Maximale Belastbarkeit pro Einheit | 2T |
24 | Gerätegewicht | ≈15T |
25 | Abmessungen der Baugrube | 2100*950*500 |
IV. EinschneidenBeispielAnzeige :
Details zu verarbeitbaren Rohrleitungen:
